Программно-определяемые хранилища (в дальнейшем — SDS) считаются очередной вехой в развитии технологий хранения данных. Технология SDS является новичком на рынке, поэтому однозначного и точного определения этому термину пока нет. Похожая ситуация наблюдалась и на заре «облаков», когда этим термином называли всё подряд, не особенно вникая в его значение. По аналогии с упомянутыми «облаками» основная идея SDS заключается в абстрагировании от аппаратной составляющей и приходе к бизнес-ориентированной модели построения систем хранения и обработки информации.

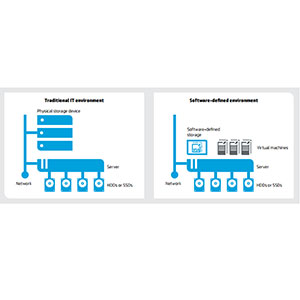

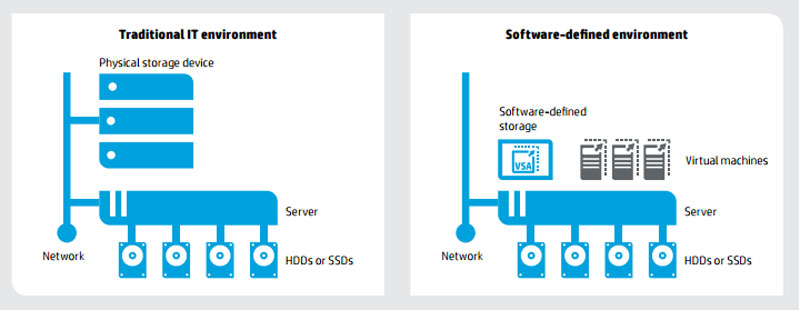

Сейчас же в большинстве случаев мы говорим о программной виртуализации хранилищ данных. При этом речь идет не о пресловутой подмене одной СХД другой за счет встроенных функций или аппаратных шлюзов, а о виртуализации локальных дисков ваших вычислительных узлов.
У меня такой подход вызывает легкое недоумение, ведь уже на протяжении многих лет все производители А-класса в ИТ-индустрии настойчиво внушали нам мысль, что будущее — за СХД, в основу которых положена идея разнесения хранения данных и их обработки, что приведет к повышению их доступности и защищенности.
Начало моей карьеры в ИТ-индустрии пришлось на пору появления виртуализации, поэтому я лично наблюдал, как нехотя и болезненно многие компании переходили от «ортодоксальной» схемы «одно приложение — один сервер» к виртуализированным кластерам с вынесенными хранилищами. И теперь, когда использование СХД уже многократно обосновано и повсеместно принято в «боевых» инфраструктурах, те же самые производители говорят нам, что новой вехой является возврат к использованию локальных дисков наших серверов.
Архитектура HPE StoreVirtual VSA
HPE VSA — это программный продукт, который устанавливается в узлы виртуального кластера. На текущий момент поддерживаются системы VMware vSphere, Microsoft Hyper-V и KVM. Для первых двух существуют плагины, способствующие их интеграции с консолями администрирония, что позволяет управлять всей инфраструктурой из единой точки.
Для типового развертывания HPE StoreVirtual VSA необходимо три узла — два для обеспечения отказоустойчивости и один для размещения Quorum Witness, который будет отвечать за консистентность данных на всех узлах в случае разрыва связи. Возможен сценарий с использованием только двух узлов, однако в этом случае необходима независимая NFSv3 — файлообменник для размещения Quorum Witness.
С точки зрения администратора виртуального кластера StoreVirtual VSA представляет собой виртуальные машины под управлением Enterprise Linux, по одной на каждый кластерный узел. Установка может быть произведена как через специальный визард, так и путем развертывания OVF-образа. В обоих случаях вам придётся сконфигурировать диск создаваемой виртуальной машины. Размер виртуального диска будет зависеть от размера блока, указанного при форматировании хранилища данных.

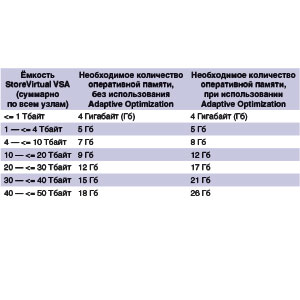

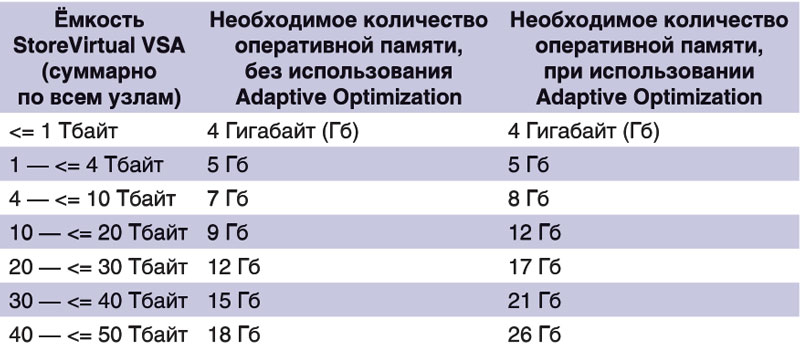

Как и любое ПО, StoreVirtual VSA требует вычислительных ресурсов процессора и оперативной памяти, и для разработки нового решения (или для проверки совместимости с имеющимся кластером) специалисты HPE выработали ряд рекомендаций (см. таблицу).
Лицензируется данный продукт по объему, который мы выделяем гипервизору в качестве хранилища данных. Важно понимать, что это будет «сырой» объем с точки зрения конечного пользователя. В первую очередь локальные диски ваших серверов будут объединены в RAID-группы на уровне RAID-контроллера узла. На получившийся полезный объем и выдаётся лицензия. После запуска каждой отдельной VSA они объединяются в кластер и суммируют дисковое пространство в один общий пул, доступный пользователям (серверам) по блочному протоколу (iSCSI).
Возможности HPE StoreVirtual VSA
В наше время недостаточно просто предоставить некую емкость для хранения данных. Система хранения должна обладать возможностями по защите данныхот сбоев, обеспечивать оптимизацию управления данными, их хранения и обработки. StoreVirtual VSA может предложить нам все основные функции, которые присутствуют у аппаратных систем хранения:
- Thin provisioning — «тонкие» тома, позволяющие системе выделять пространство по мере фактического наполнения данными;
- Peer Motion — миграция томов без прерывания доступа к ним;
- Multi-site SAN — распределенный по двум или трем площадкам единый том;
- синхронная и асинхронная репликация;
- создание консистентных снэпшотов на уровне приложений;
- Network RAID — построение отказоустойчивых схем на уровне узлов кластера;
- Split Site — создание географически разнесенных кластеров;
- Adaptive Optimization — двухуровневый автоматический тиринг с гранулярностью 256 Кбайт.
Управление всеми функциями доступно как через CMC (Centralized Management Console), так и через плагин для консолей управления VMWare/Hyper-V.

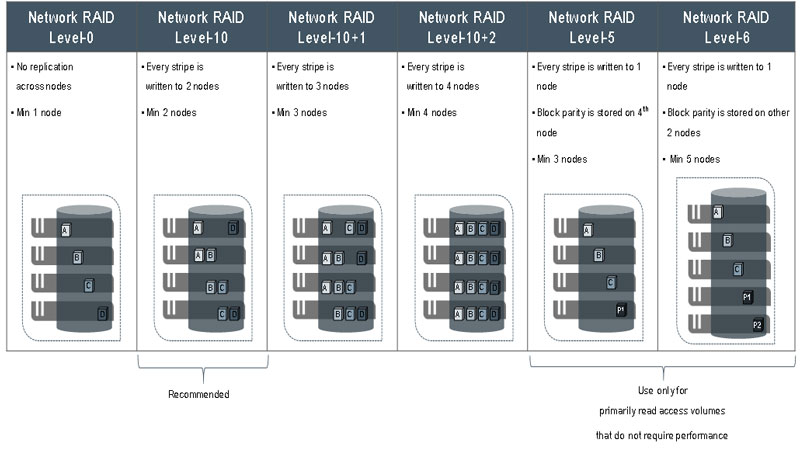

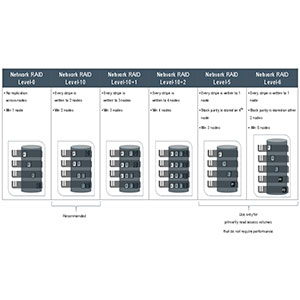

На мой взгляд наиболее интересна опция Network RAID, защищающая данные от потери в случае выхода из строя целого узла кластера. По сути это синхронная репликация между узлами, а уровень RAID регулирует количество копий блоков данных, хранящихся в кластере.
К примеру, в случае с уровнем Network RAID level 10, который производитель рекомендует как самый оптимальный, в кластере всегда будут храниться две копии каждого блока данных. Такая схема резервирования дает нам гарантированную защиту от потери данных в случае выхода из строя одного узла кластера (а при особой удаче — до половины узлов, однако оверхед будет составлять 1/2. Это означает, что при покупке лицензии на StoreVirtual VSA 2 Тбайт мы получим виртуальное хранилище на 1 Тбайт полезной емкости.
Следующий уровень защиты — Network RAID level 10+1. В этом случае в кластере хранится три копии каждого блока данных. Допустимый уровень потерь — два узла. Оверхед будет составлять 1/3. Именно алгоритм резервирования Network RAID 10+1 лежит в основе технологии SplitSite, позволяя создавать кластер на трёх географически разнесенных площадках. Самое примечательное в этой технологии то, что в отличие от классической репликации аппаратных СХД у нас отсутствуют такие понятия, как основная и второстепенная площадки. Приложению неважно, на какой из площадок в данный момент располагается обрабатываемый блок, а в случае выхода из строя узла и обращения к дублирующему блоку на другой площадке приложение не замечает разницы и как следствие не будет простаивать. С другой стороны, это накладывает жесткие требования на канал, соединяющий площадки между собой. Задержка в передаче данных, round trip, не должна превышать 5 мс.
Уровень Network RAID level 10+2 создает копии блоков на всех узлах кластера, что позволяет нам потерять n–1 узлов (где n — количество узлов в кластере), но при этом оверхед будет равняться 1/n.
При этом минимально поддерживаемая конфигурация составляет три узла, что на мой взгляд является чрезмерным и неприменимо в реальных архитектурах.
По аналогии с аппаратными уровнями RAID имеются уровни резервирования с контрольными суммами: Network RAID level 5 и 6. В этих архитектурах появляются блоки с контрольными суммами, которые равномерно распределены по всем узлам кластера. Такая схема резервирования является наиболее экономичной с точки зрения оверхеда (n–1 для level 5 и n–2 для level 6), а уровень отказоустойчивости равен level 10 и level 10+1 соответственно. Однако необходимость считать контрольные суммы влечёт за собой ощутимое снижение вычислительной производительности всего кластера, вследствие чего такие уровни не рекомендуются для применения с высоконагруженными приложениями (самый явный пример — базы данных).
Позиционирование
Продукт StoreVirtual VSA входит в семейство решений гиперконвергентных систем и как любая другая софтверная составляющая гиперковнергентных решений является бюджетным аналогом своего аппаратного оригинала — выделенной СХД. Основная задача данного продукта — создание отказоустойчивого защищенного хранилища для вашего виртуализированного кластера без покупки дополнительного оборудования. При этом не стоит недооценивать функционал Network RAID, позволяющий реализовывать синхронную репликацию между узлами кластера, в том числе и географически разнесенными.
Как можно увидеть из описанного мной функционала, данное решение можно назвать функционально самостоятельным, дающим своим пользователям возможности аппаратного хранилища начального уровня за более скромные деньги.
В заключение стоит отметить, что на текущий момент действует промо-программа HPE: при покупке любого сервера HPE Proliant Gen9 вы получаете лицензию StoreVirtual VSA на 1 Тбайт бесплатно. Это прекрасный повод для того, чтобы не только скачать триальные лицензии для детального изучения продукта, но и начать внедрять его в продуктив новых проектов без увеличения их бюджета.
